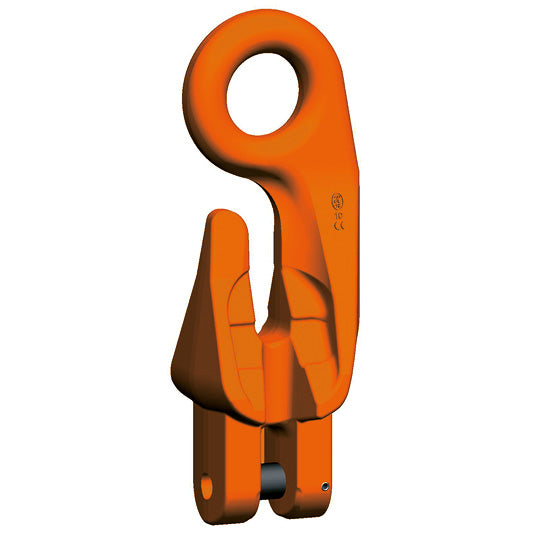

Pewag Winner Grade 10 Clevis Shortening Hook (XKW) EN1677-1

Pewag Winner G10 Clevis Shortening Hook to EN 1677-1 With Mechanical Values For Grade 10.
- For the shortening of chain slings
- Manufactured from special alloy steel
- Proof load tested to 2.5 x WLL
- Fatigue tested to 1.5 x WLL for 20,000 cycles
- 100% Magnaflux crack detected
- Powder coated
Operating temperature range from -40°C to 380°C (up to 200°C without reduction in WLL).
Fully compliant for use in chain slings certified to EN818-4. Only components manufactured to EN1677 meet with the requirements of this standard.
Code | |
---|---|
XKW5/6 | |
Load capacity [tonnes] | 1.40 |
e [mm] | 84 |
b [mm] | 37 |
a [mm] | 29 |
d1 [mm] | 18 |
d2 [mm] | 9 |
g [mm] | 8 |
Weight [kg/pc.] | 0,30 |
XKW7 | |
Load capacity [tonnes] | 1.90 |
e [mm] | 122 |
b [mm] | 54 |
a [mm] | 39 |
d1 [mm] | 24 |
d2 [mm] | 12 |
g [mm] | 11 |
Weight [kg/pc.] | 0,62 |
XKW8 | |
Load capacity [tonnes] | 2.50 |
e [mm] | 122 |
b [mm] | 54 |
a [mm] | 39 |
d1 [mm] | 24 |
d2 [mm] | 12 |
g [mm] | 11 |
Weight [kg/pc.] | 0,63 |
XKW10 | |
Load capacity [tonnes] | 4.00 |
e [mm] | 159 |
b [mm] | 70 |
a [mm] | 50 |
d1 [mm] | 31 |
d2 [mm] | 14 |
g [mm] | 13 |
Weight [kg/pc.] | 1,25 |
XKW13 | |
Load capacity [tonnes] | 6.70 |
e [mm] | 203 |
b [mm] | 92 |
a [mm] | 64 |
d1 [mm] | 37 |
d2 [mm] | 18 |
g [mm] | 15 |
Weight [kg/pc.] | 2,70 |
XKW16 | |
Load capacity [tonnes] | 10.00 |
e [mm] | 234 |
b [mm] | 102 |
a [mm] | 80 |
d1 [mm] | 48 |
d2 [mm] | 24 |
g [mm] | 20 |
Weight [kg/pc.] | 4,80 |
Code | Load capacity [tonnes] | e [mm] | b [mm] | a [mm] | d1 [mm] | d2 [mm] | g [mm] | Weight [kg/pc.] |
XKW5/6 | 1.40 | 84 | 37 | 29 | 18 | 9 | 8 | 0,30 |
XKW7 | 1.90 | 122 | 54 | 39 | 24 | 12 | 11 | 0,62 |
XKW8 | 2.50 | 122 | 54 | 39 | 24 | 12 | 11 | 0,63 |
XKW10 | 4.00 | 159 | 70 | 50 | 31 | 14 | 13 | 1,25 |
XKW13 | 6.70 | 203 | 92 | 64 | 37 | 18 | 15 | 2,70 |
XKW16 | 10.00 | 234 | 102 | 80 | 48 | 24 | 20 | 4,80 |
