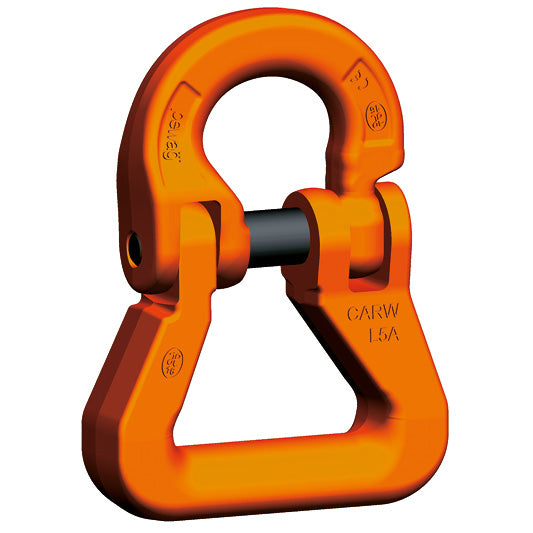

Pewag Winner Grade 10 Round Sling Connecting Link (CARW) EN1677-1

Pewag Winner G10 Round Sling Coupling Link to EN 1677-1 With Mechanical Values For Grade 10.
- For the connection of round slings to master links etc.
- Manufactured from special alloy steel
- Proof load tested to 2.5 x WLL
- Fatigue tested to 1.5 x WLL for 20,000 cycles
- 100% Magnaflux crack detected
- Powder coated
Operating temperature range from -40°C to 380°C (up to 200°C without reduction in WLL).
Fully compliant for use in chain slings certified to EN818-4. Only components manufactured to EN1677 meet with the requirements of this standard.
Code | |
---|---|
CARW8 | |
Load capacity [tonnes] | 2.50 |
a [mm] | 29 |
e [mm] | 66 |
c [mm] | 12 |
d [mm] | 10 |
b [mm] | 65 |
s [mm] | 18 |
g [mm] | 18 |
Weight [kg/pc.] | 0,40 |
CARW10 | |
Load capacity [tonnes] | 4.00 |
a [mm] | 40 |
e [mm] | 81 |
c [mm] | 15 |
d [mm] | 13 |
b [mm] | 82 |
s [mm] | 21 |
g [mm] | 24 |
Weight [kg/pc.] | 0,55 |
CARW13 | |
Load capacity [tonnes] | 6.70 |
a [mm] | 50 |
e [mm] | 104 |
c [mm] | 20 |
d [mm] | 17 |
b [mm] | 100 |
s [mm] | 28 |
g [mm] | 28 |
Weight [kg/pc.] | 1,20 |
CARW16 | |
Load capacity [tonnes] | 10.00 |
a [mm] | 47 |
e [mm] | 113 |
c [mm] | 21 |
d [mm] | 21 |
b [mm] | 110 |
s [mm] | 40 |
g [mm] | 33 |
Weight [kg/pc.] | 2,00 |
CARW22 | |
Load capacity [tonnes] | 19.00 |
a [mm] | 109 |
e [mm] | 178 |
c [mm] | 29 |
d [mm] | 27 |
b [mm] | 215 |
s [mm] | 59 |
g [mm] | 48 |
Weight [kg/pc.] | 6,50 |
Code | Load capacity [tonnes] | a [mm] | e [mm] | c [mm] | d [mm] | b [mm] | s [mm] | g [mm] | Weight [kg/pc.] |
CARW8 | 2.50 | 29 | 66 | 12 | 10 | 65 | 18 | 18 | 0,40 |
CARW10 | 4.00 | 40 | 81 | 15 | 13 | 82 | 21 | 24 | 0,55 |
CARW13 | 6.70 | 50 | 104 | 20 | 17 | 100 | 28 | 28 | 1,20 |
CARW16 | 10.00 | 47 | 113 | 21 | 21 | 110 | 40 | 33 | 2,00 |
CARW22 | 19.00 | 109 | 178 | 29 | 27 | 215 | 59 | 48 | 6,50 |
